En el mundo de la transmisión eléctrica, los conductores desempeñan un papel crucial en la eficiencia y confiabilidad del sistema. Dos de los tipos más comunes utilizados en las líneas de transmisión son ACSR (Aluminum Conductor Steel Reinforced) y TACSR (Thermal Resistant Aluminum Conductor Steel Reinforced). Aunque ambos comparten similitudes estructurales, sus diferencias son fundamentales cuando se trata de resistencia a la temperatura, capacidad de carga y aplicaciones específicas.
A continuación, analizamos en detalle las diferencias entre ACSR y TACSR, sus ventajas, desventajas y las situaciones en las que es recomendable utilizar cada uno.

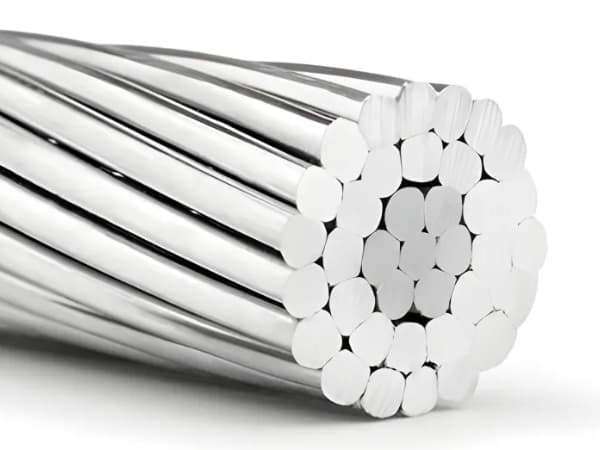

1. ¿Qué es un conductor ACSR?
Definición
El ACSR (Aluminum Conductor Steel Reinforced) es un conductor compuesto por una serie de alambres de aluminio 1350-0 dispuestos alrededor de un núcleo de acero galvanizado. La función del núcleo de acero es proporcionar resistencia mecánica adicional, lo que lo hace ideal para largas distancias y condiciones ambientales adversas.
Características principales
- Núcleo de acero para mejorar la resistencia mecánica.
- Buena conductividad debido al aluminio.
- Capacidad de carga moderada, adecuada para la mayoría de las aplicaciones de transmisión.
- Temperatura de operación limitada (75-85°C).
Aplicaciones del ACSR
- Líneas de transmisión de media y alta tensión.
- Redes de distribución donde la resistencia mecánica es esencial.
- Sistemas donde se prioriza una buena relación entre costo y rendimiento.
2. ¿Qué es un conductor TACSR?
Definición
El TACSR (Thermal Resistant Aluminum Conductor Steel Reinforced) es una versión mejorada del ACSR, con la principal diferencia de que el aluminio utilizado en su estructura es térmicamente resistente. Este aluminio, generalmente una aleación de aluminio y circonio (Al-Zr), le permite operar a temperaturas mucho más altas sin perder su capacidad mecánica y eléctrica.
Características principales
- Núcleo de acero similar al ACSR.
- Aluminio térmicamente resistente, lo que le permite operar a temperaturas de hasta 210°C.
- Mayor capacidad de carga de corriente, gracias a su resistencia térmica.
- Menor pérdida de energía, ya que soporta mejor el sobrecalentamiento.
Aplicaciones del TACSR
- Redes de transmisión de alta demanda de energía.
- Sistemas donde se requiere aumentar la capacidad de carga sin cambiar la infraestructura existente.
- Regiones con climas extremos donde las temperaturas elevadas pueden afectar el rendimiento de los conductores convencionales.
3. Diferencias clave entre ACSR y TACSR
| Característica | ACSR | TACSR |
|---|---|---|
| Material del conductor | Aluminio 1350-0 | Aluminio térmicamente resistente (Al-Zr) |
| Núcleo de refuerzo | Acero galvanizado | Acero galvanizado |
| Resistencia a la temperatura | 75-85°C | Hasta 210°C |
| Capacidad de carga | Moderada | Alta |
| Aplicaciones | Líneas de transmisión convencionales | Líneas de alta carga y climas extremos |
| Costo | Relativamente bajo | Más alto debido a su tecnología avanzada |
4. Ventajas y desventajas de cada conductor
Ventajas del ACSR
- Costo más bajo en comparación con TACSR.
- Fácil disponibilidad en el mercado.
- Buena resistencia mecánica para líneas de larga distancia.
Desventajas del ACSR
- Su rendimiento se ve afectado por temperaturas elevadas.
- Puede experimentar una reducción de vida útil en condiciones de sobrecalentamiento.
- Menor capacidad de carga en comparación con TACSR.
Ventajas del TACSR
- Operación a temperaturas elevadas sin pérdida de resistencia.
- Mayor capacidad de carga de corriente.
- Adecuado para la modernización de redes sin necesidad de reemplazar torres o postes.
Desventajas del TACSR
- Costo inicial más alto.
- Instalación más técnica debido a la composición del aluminio.
- Puede no ser necesario en sistemas donde la carga de transmisión es baja o moderada.
5. ¿Cuál elegir? ACSR vs. TACSR
La elección entre ACSR y TACSR depende de diversos factores:
- Demanda de carga: Si la red requiere transmitir grandes cantidades de energía, el TACSR es la mejor opción debido a su capacidad para operar a temperaturas más altas.
- Condiciones climáticas: En zonas de altas temperaturas o con riesgo de incendios, el TACSR es más confiable.
- Costo: Si el presupuesto es una limitación y la carga de energía no es extrema, el ACSR puede ser suficiente.
- Infraestructura existente: Si se desea aumentar la capacidad de carga sin modificar estructuras, el TACSR es la mejor opción.
Conclusión
El ACSR y el TACSR son dos opciones fundamentales en la transmisión de energía eléctrica. Mientras que el ACSR es una solución rentable y ampliamente utilizada en redes convencionales, el TACSR ofrece una tecnología avanzada que permite operar a temperaturas elevadas y aumentar la capacidad de carga sin cambiar la infraestructura.
Elegir el conductor adecuado dependerá de la necesidad específica de cada proyecto, considerando factores como temperatura, capacidad de carga, costo y disponibilidad. Con una selección adecuada, es posible garantizar una transmisión eficiente y confiable de energía eléctrica a largo plazo.
