En el mundo de la ingeniería eléctrica, los cables son componentes esenciales para la transmisión y distribución de energía eléctrica. Según su nivel de voltaje, los cables de baja tensión (BT), media tensión (MT), alta tensión (AT) y extra alta tensión (EAT). Cada categoría tiene características únicas que determinan su diseño, materiales y aplicaciones. En este artículo, exploraremos en detalle estas clasificaciones, sus diferencias y su importancia en los sistemas eléctricos modernos.

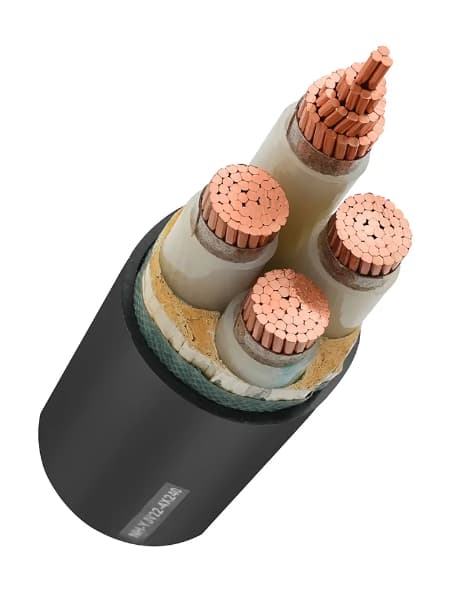

Definición de Cables de Baja Tensión (BT)
Los cables de baja tensión están diseñados para operar con voltajes de hasta 1,000 voltios (1 kV). Son ampliamente utilizados en aplicaciones residenciales, comerciales y de pequeña industria.
Características Principales
- Materiales de Aislamiento: Utilizan principalmente cloruro de polivinilo (PVC) o polietileno reticulado (XLPE), que ofrecen un buen rendimiento de aislamiento y resistencia al calor.
- Diseño del Conductor: Los conductores suelen ser de cobre o aluminio, materiales conocidos por su alta conductividad y resistencia mecánica.
- Aplicaciones Comunes: Instalaciones eléctricas en hogares, oficinas, iluminación y sistemas de control
Definición de Cables de Media Tensión (MT)
Los cables de media tensión operan en un rango de voltaje entre 1,000 voltios (1 kV) y 45,000 voltios (45 kV). Son fundamentales en redes de distribución urbana y aplicaciones industriales.
Características Principales
- Materiales de Aislamiento: Emplean polietileno reticulado (XLPE) para garantizar una mayor resistencia al campo eléctrico y al calor.
- Diseño del Conductor: Utilizan conductores multifilamento de cobre o aluminio para aumentar la capacidad de corriente y durabilidad3.
- Aplicaciones Comunes: Distribución de energía en ciudades, fábricas, minas y parques industriales.

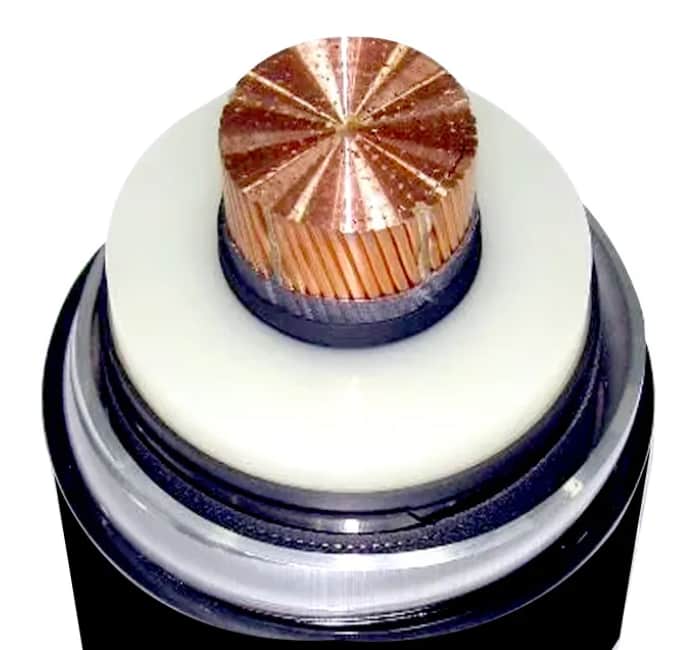

Definición de Cables de Alta Tensión (AT)
Los cables de alta tensión están diseñados para voltajes entre 45,000 voltios (45 kV) y 230,000 voltios (230 kV). Son clave en la transmisión de energía a larga distancia.
Características Principales
- Materiales de Aislamiento: Utilizan XLPE o cloruro de polietileno reticulado (XLPE) para soportar altos campos eléctricos y temperaturas.
- Diseño del Conductor: Los conductores son más complejos, diseñados para manejar mayores corrientes y voltajes.
- Aplicaciones Comunes: Líneas de transmisión aéreas, conexiones entre centrales eléctricas y subestaciones.
Definición de Cables de Extra Alta Tensión (EAT)
Los cables de extra alta tensión operan con voltajes superiores a 230,000 voltios (230 kV). Son esenciales en redes de transmisión de energía a gran escala.
Características Principales
- Materiales de Aislamiento: Emplean tecnologías avanzadas como XLPE para garantizar un aislamiento robusto y duradero.
- Diseño del Conductor: Los conductores están reforzados con armaduras metálicas para soportar condiciones extremas.
- Aplicaciones Comunes: Transmisión de energía entre regiones y países, y en grandes instalaciones industriales.
Diferencias Clave entre los Tipos de Cables
- Voltaje: BT (≤1 kV), MT (1-45 kV), AT (45-230 kV), EAT (>230 kV).
- Aislamiento: Los materiales y espesores varían según el voltaje, siendo más robustos en cables de mayor tensión.
- Aplicaciones: Desde instalaciones domésticas (BT) hasta redes de transmisión nacional (EAT)
Importancia de la Clasificación de Voltaje en Sistemas Eléctricos
La clasificación de voltaje es crucial para garantizar la seguridad, eficiencia y confiabilidad de los sistemas eléctricos. Cada categoría de cable está diseñada para operar en condiciones específicas, lo que permite optimizar el rendimiento y minimizar los riesgos.
¿Por qué es importante conocer la clasificación de cables?
Conocer la clasificación de cables es fundamental no solo para la correcta instalación y distribución de la energía eléctrica, sino también para elegir el cable adecuado según el tipo de instalación y las necesidades de voltaje. Además, es importante para cumplir con las normativas de seguridad eléctrica y evitar posibles daños o accidentes.
Conclusión
En resumen, la principal diferencia entre cables de baja, media, alta y extra alta tensión radica en el voltaje que pueden transportar. Cada tipo de cable tiene sus características particulares en cuanto a materiales, aislamiento y aplicaciones, y la elección del cable adecuado depende del tipo de instalación eléctrica y las necesidades de transmisión de energía. Elegir el cable adecuado es crucial para garantizar la seguridad y la eficiencia en el suministro eléctrico.
