¿Cuáles son los colores de los cables eléctricos?

Introducción

Los colores de cable eléctricos vienen en una variedad de colores, cada uno con un propósito específico en los sistemas eléctricos. La codificación por colores es esencial para la seguridad, la identificación rápida y el cumplimiento de los estándares internacionales. Comprender estos colores ayuda a electricistas, ingenieros y usuarios en general a evitar accidentes y garantizar conexiones adecuadas.

Este artículo explora el significado de los colores de los cables, los estándares de codificación de colores en distintos países y su aplicación en sistemas eléctricos de baja, media y alta tensión, así como en el cableado doméstico.

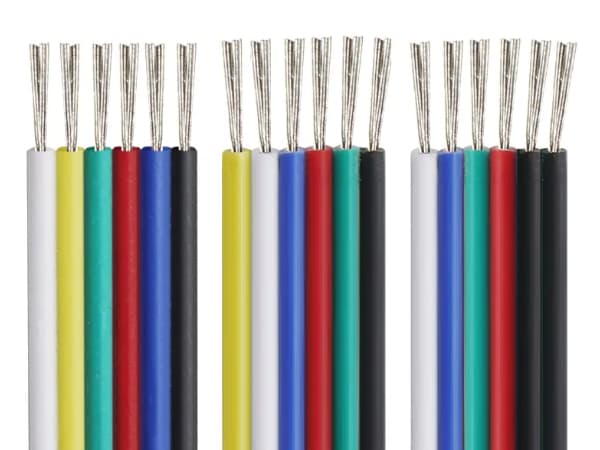

wire color code

¿Por qué los cables eléctricos tienen diferentes colores?

Los colores de los cables se utilizan para identificar la función de cada cable en un sistema eléctrico. Las razones principales para la codificación por colores incluyen:

  • Seguridad: Evita el contacto accidental con cables activos.
  • Estandarización: Garantiza uniformidad en las instalaciones eléctricas a nivel mundial.
  • Facilidad de mantenimiento: Permite a los electricistas identificar y solucionar fallas rápidamente.
  • Simplicidad en la instalación: Reduce errores en la conexión y minimiza riesgos.

Estándares Internacionales de Colores de Cables

Diferentes países siguen normas específicas para la codificación de colores de los cables eléctricos. Los estándares más utilizados son:

  1. IEC (Comisión Electrotécnica Internacional) – IEC 60446/IEC 60445
  2. Código Eléctrico Nacional (NEC) – EE. UU.
  3. Norma Británica (BS 7671) – Reino Unido
  4. Norma Australiana y Neozelandesa (AS/NZS 3000)
  5. Norma India (IS 732)
  6. Norma China (GB 5023.3-2008)
  7. Norma de la Unión Europea (HD 308 S2)

Colores de Cable

Colores Comunes de los Cables Eléctricos y su Significado

1. Colores de los Cables de Fase (Activos)

Los cables de fase transportan corriente desde la fuente de alimentación al dispositivo.

  • IEC: Marrón
  • EE. UU. (NEC): Negro (sistemas de 120V/240V)
  • Reino Unido (BS 7671): Marrón
  • Australia/Nueva Zelanda: Marrón
  • India: Rojo
  • China: Rojo
  • Unión Europea: Marrón

2. Colores de los Cables Neutros

Los cables neutros completan el circuito y devuelven la corriente a la fuente.

  • IEC: Azul
  • EE. UU. (NEC): Blanco o Gris
  • Reino Unido (BS 7671): Azul
  • Australia/Nueva Zelanda: Azul
  • India: Negro
  • China: Azul
  • Unión Europea: Azul

3. Colores de los Cables de Tierra

Los cables de tierra proporcionan una vía segura para la corriente de fuga.

  • IEC: Verde/Amarillo
  • EE. UU. (NEC): Verde o Cobre Desnudo
  • Reino Unido (BS 7671): Verde/Amarillo
  • Australia/Nueva Zelanda: Verde/Amarillo
  • India: Verde
  • China: Amarillo/Verde
  • Unión Europea: Verde/Amarillo

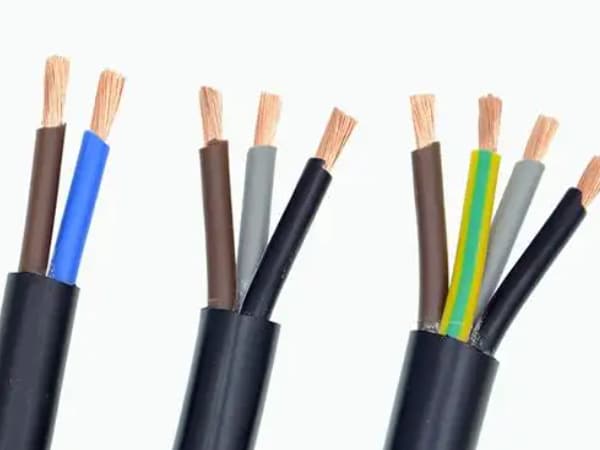

electric cable colours

Colores de Cable en Instalaciones Domésticas

Para los sistemas eléctricos residenciales, los códigos de colores estándar incluyen:

  • Cable de Fase: Marrón (UE, Reino Unido, IEC), Negro (EE. UU.), Rojo (India, China)
  • Cable Neutro: Azul (UE, Reino Unido, IEC, China), Blanco o Gris (EE. UU.), Negro (India)
  • Cable de Tierra: Verde/Amarillo (UE, Reino Unido, IEC, China), Verde o Cobre Desnudo (EE. UU.), Verde (India)

Identificar correctamente estos cables es esencial para evitar errores en la instalación y posibles peligros.

Variaciones de Colores de Cable en Diferentes Sistemas Eléctricos

A. Codificación de Colores en Cables de Baja Tensión (BT)

Los cables de baja tensión (hasta 1000V) se utilizan en hogares, edificios comerciales y pequeñas industrias.

  • Sistemas monofásicos: Marrón (Fase), Azul (Neutro), Verde/Amarillo (Tierra)
  • Sistemas trifásicos: Marrón (L1), Negro (L2), Gris (L3)

B. Codificación de Colores en Cables de Media Tensión (MT)

Los cables de media tensión (1000V a 35kV) se emplean en la distribución de energía en aplicaciones industriales y comerciales.

  • Colores de fase comunes: Rojo, Amarillo, Azul (sistemas antiguos)
  • Estándares modernos: Marrón (L1), Negro (L2), Gris (L3)
  • Neutro: Azul o Blanco
  • Tierra: Verde/Amarillo

C. Codificación de Colores en Cables de Alta Tensión (AT)

Los cables de alta tensión (más de 35kV) se utilizan para líneas de transmisión y subestaciones.

  • Conductores de fase: Rojo, Amarillo, Azul (sistemas antiguos)
  • Estándares actuales: Marrón, Negro, Gris
  • Tierra: Verde/Amarillo

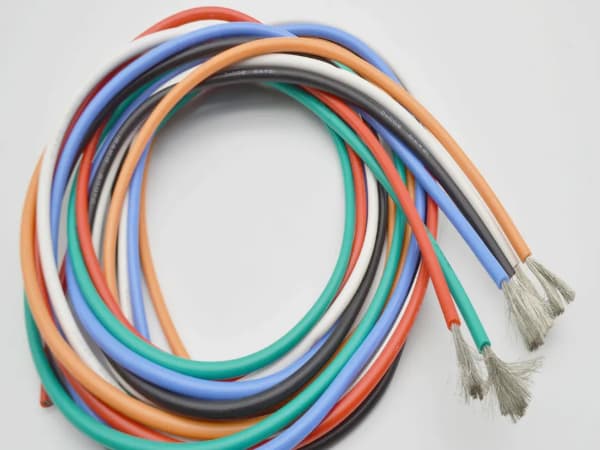

cable colours

Importancia de Seguir los Estándares de Colores de Cable

No respetar la codificación de colores puede provocar:

  • Riesgos eléctricos como descargas y incendios.
  • Dificultad en la resolución de problemas y mantenimiento.
  • Incumplimiento de normativas eléctricas, lo que puede llevar a sanciones y problemas de seguridad.

Colores de Cable Especiales de Cables y sus Usos

Además de los cables estándar, algunos colores tienen aplicaciones específicas:

  • Naranja: Circuitos aislados, como energía de respaldo.
  • Amarillo: Circuitos de control en entornos industriales.
  • Púrpura/Violeta: Conexiones en sistemas de alarma contra incendios.
  • Rosa: Algunos tipos de cableado de telecomunicaciones.

Conclusión

Comprender los colores de los cables eléctricos es fundamental para electricistas, ingenieros y cualquier persona involucrada en instalaciones eléctricas. Diferentes países aplican códigos de colores específicos para garantizar la seguridad, la consistencia y la facilidad de mantenimiento. Los sistemas de cableado doméstico, de baja, media y alta tensión cuentan con estándares bien definidos para evitar errores y riesgos. Seguir estas normativas minimiza peligros, facilita la resolución de problemas y asegura el cumplimiento de los reglamentos eléctricos.
