AAAC

AAAC driver

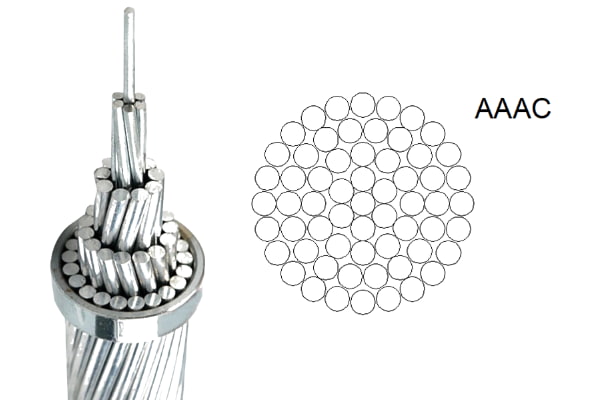

ENAAC dirigent (driver helt i aluminiumslegering) Det er en tråd af aluminiumslegering 6201, koncentrisk flettet. Al AAAC aluminiumslegering leder er materialet ved at tilføje kobber, hierro, magnesium, silicium og andre elementer baseret på rent aluminiumsmateriale. Derfor, AAAC-ledere har overlegen ydeevne end AAC-ledere efter udglødningsbehandling, speciel processyntese og andre avancerede behandlinger.

AAAC-kabel er meget udbredt i krafttransmissionsnetværk på grund af dets høje ledningsevne og korrosionsbestandighed.

AAAC leder standard

ASTM B 399, ASTM B 399M, IEC 61089, BS EN 50182, AS 1531, FRA 48201-6, BS EN 50183, BS 3242, NFC 34-125, GB/T 1179

AAAC Conductor Standard ASTM-B399

Kabel AAAC Akron 30.58MCM	AAAC Alton kabel 48.69	AAAC Ames kabel 77.47
AAAC Azusa kabel 123.3	Kabel AAAC Anaheim 155.4	Kabel AAAC Amherst 195.7
Kabel AAAC Alliance 246.9	Kabel AAAC Butte 312.8	Kabel AAAC Canton 394.5
Kabel AAAC Cairo 465.4	Kabel AAAC Darien 559.5	Kabel AAAC Elgin 652.4
Kabel AAAC Flint 740.8	Kabel AAAC Greeley 927.2

AAAC ASTM B-399 Lederens tekniske data

Kodeord	Lederens størrelse	Stranding	Sektionsområde	Lederens diameter	Lineær masse	Nominel styrke	D.C. modstand ved 20 ℃
Kodeord	AWG (MCM)	nr./mm	mm2	mm	Kg/km	kgf	Åh/km
Akron		7/1.68	15.51	5.04	42.7	502	2.15980
	4	7/1.96	21.14	5.89	57.89	685	1.35570
Alton	48.69(4)	7/2.12	24.67	6.35	67.56	799	1.58600
	2	7/2.47	33.65	7.42	92.14	1091	0.99870
Ames	77.47(2)	7/2.67	39.26	8.02	107.50	1275	0.85470
	1/0	7/3.12	53.49	9.35	146.50	1733	0.62590
Azusa	123.3(1/0)	7/3. 37	62.46	10.11	171.00	2019	0.53650
	2/0	7/3.50	67.45	10.52	184.70	2090	0.49740
Anaheim	155.4(2/0)	7/3.78	78.75	11.35	215.16	2447	0.42640
	3/0	7/3.93	85.00	11.79	232.70	2641	0.39450
Amherst	195.7 (3/0)	7/4.25	99.20	12.75	271.50	3079	0.33730
	4/0	7/4.42	107.20	13.26	293.70	3334	0.31190
Alliance	246.9 (4/0)	7/4.77	125.10	14.30	342.60	3885	0.26780
	250.0	19/2.91	126.70	14.58	346.90	3977	0.26510
	300.0	19/3.19	152.10	15.89	418.60	4772	0.22060
Butte	312.8	19/3.26	158.50	16.31	434.00	4976	0.21120
	350.0	19/3.45	177.30	17.25	485.50	5333	0.18860
Kanton	394.5	19/3.66	199.00	18.31	547.40	6016	0.16760
		19/3.69	202.70	18.44	555.10	6098	0.16490
	450.0	19/3.91	228.00	19.56	624.40	6862	0.14680
Cairo	456.4	19/3.98	235.80	19.89	645.70	7097	0.14310
	500.0	19/4.12	253.40	20.60	693.60	7617	0.13220
	550.0	37/3.10	278.70	21.67	762.90	8555	0.12000
Darien	559.5	19/4.36	283.50	21.79	776.30	8525	0.11810
	660.0	37/3.23	304.00	22.63	832.00	9330	0.11050
	650.0	37/3.37	329.40	23.57	909.80	10105	0.10150
Elgin	652.4	19/4.71	330.60	23.55	970.60	9942	0.10120
	700.0	37/3.49	354.50	24.46	910.60	10401	0.09464
Flint	740.8	37/3.59	375.40	25.15	1028.00	11013	0.08944
	750.0	37/3.62	380.20	25.32	1041.00	11216	0.08796
	800.0	37/3.73	405.40	26.14	1109.00	11930	0.08285
	900.0	37/3.96	456.30	27.74	1249.00	13460	0.07351
Greeley	927.2	37/4.02	469.80	28.14	1287.00	13868	0.07133
	1000.0	37/4.18	506.70	29.24	1388.00	14887	0.06597
	1077.4	61/3.38	483.40	30.42	1496.00	15907	0.06120
	1165.1	61/3.51	523.70	31.59	1617.00	17233	0.05675
	1250.0	61/3.63	633.30	32.67	1733.00	18354	0.05306
	1259.6	61/3.65	564.00	32.85	1748.00	18558	0.05248
	1348.8	61/3.78	604.20	34.02	1872.00	19884	0.04893
	1439.2	61/3.90	644.50	35.10	1997.00	21209	0.04597
	1500.0	61/3.98	760.00	35.82	2081.00	22127	0.04414
	1750.0	61/4.30	886.70	38.70	2429.00	25798	0.03781

AAAC-BS driver tekniske data 3242

Kodeord	Lederens størrelse	Stranding	Snitareal	Lederens diameter	Lineær tæthed	Nominel styrke	D.C. Modstand ved 20°C
Kodeord	mm2	Ingen. /mm	mm2	mm	kg/km	kgf	Åh/km
Boks	15	7/1.85	18.82	5.55	51	537	1.74950
Acacia	20	7/2.08	23.79	6.24	65	680	1.38400
Mandel	25	7/2.34	30.10	7.02	82	861	1.09340
Ceder	30	7/2.54	35.47	7.62	97	1014	0.92810
	35	7/2. 77	42.18	8.31	115	1205	0.78040
gran	40	7/2.95	47.84	8.85	131	1367	0.68800
Hassel	50	7/3.30	59.87	9.90	164	1711	0.54980
Fyrretræ	60	7/3.61	71.65	10.83	196	2048	0.45940
	70	7/3.91	84.05	11.73	230	2402	0.39170
Pil	75	7/4. 04	89.73	12.12	245	2565	0.36690
	80	7/4.19	96.52	12.57	264	2758	0.34410
	90	7/4.44	108.00	13.32	298	3112	0.30230
Egetræ	100	7/4.65	118.90	13.95	325	3398	0.27690
	100	19/2.82	118.70	14.10	326	3393	0.27870
Mulberry	125	19/3.18	150. 90	15.90	415	4312	0.21920
Aske	150	19/3.48	180.70	17.40	497	5164	0.18310
Elm	175	19/3.76	211.00	18.80	580	6030	0.15680
Poppel	200	37/2.87	239.40	20.09	659	8841	0.13850
	225	37/3.05	270.30	21.35	744	7724	0.12270
Sycamore	250	37/3.22	303.20	22.54	835	8664	0.10930
Upas	300	37/3.53	362.10	24.71	997	10350	0.09156
Valnød	350	37/3.81	421.80	26.67	1162	12053	0.07860
Taks	400	37/4.06	479.00	28.42	1319	13685	0.06921
Total	425	37/4.14	498.10	28.98	1372	14233	0.06656
Gnid os	500	61/3.50	586.90	31.50	1620	16771	0.05662
Araucaria	700	61/4.14	821.10	37.26	2266	23450	0.04047
