Le essai de flamme verticale C'est l'un des tests les plus critiques de l'industrie du câble, conçu pour évaluer les propriétés ignifuges des câbles électriques. Ce test est réalisé dans le but de vérifier le comportement d'un câble devant une flamme verticale., simulant ainsi une situation d'incendie où le feu pourrait se propager le long des câbles. Différentes méthodologies d'essais à la flamme verticale seront analysées, basé sur des réglementations internationales telles que BSEN 60331-1-2, CSA FT1 oui UL VW-1, et comment ces tests garantissent la sécurité des installations électriques.
Qu'est-ce que le test de flamme verticale?

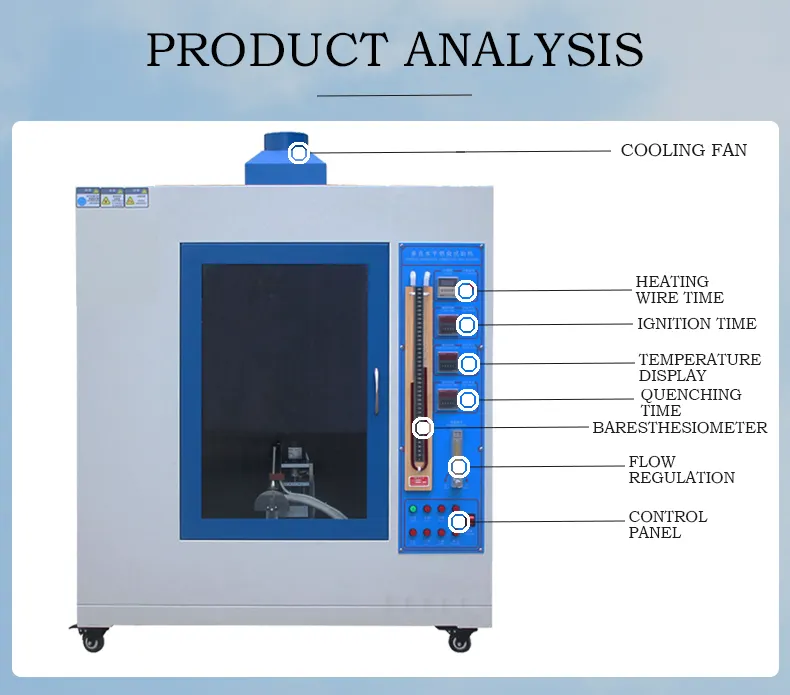

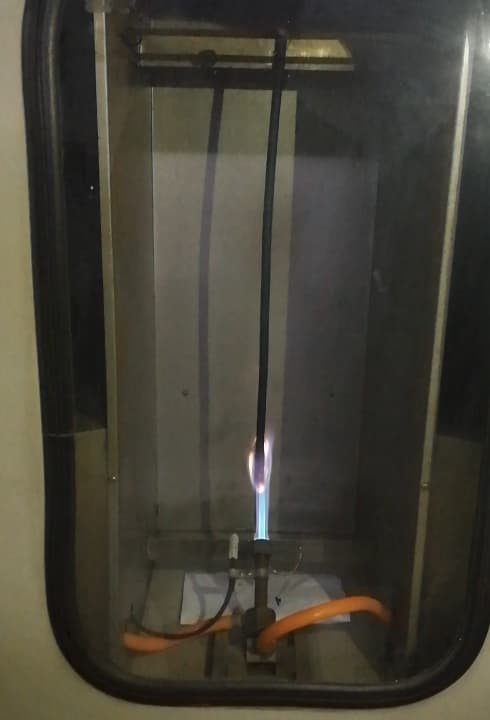

Le essai de flamme verticale est une procédure standardisée utilisée pour évaluer la propagation du feu sur une longueur de câble installé verticalement. Un échantillon de câble est soumis à une flamme contrôlée pendant une certaine période pour observer son comportement face au feu.. Ce test est indispensable dans la sélection et la certification des câbles, car il garantit que les câbles utilisés dans les installations électriques ne contribuent pas à la propagation des incendies et minimisent les risques de dommages aux personnes et aux biens.
Méthodologie de test de flamme verticale selon BSEN 60331-1-2
La norme BSEN 60331-1-2 établit les procédures d'évaluation des propriétés ignifuges des câbles électriques. Cet essai vise à mesurer la résistance d'un câble à la propagation du feu en conditions verticales.. La méthodologie pour effectuer cet essai de flamme verticale comprend les étapes suivantes:
- Préparation des échantillons: Un échantillon représentatif de câble est sélectionné et a une longueur d'environ 600 mm. Ce câble est placé verticalement entre deux pinces.
- Application à la flamme: Une flamme plus légère est appliquée sur l'échantillon de câble pendant une durée déterminée déterminée dans la norme. Ce temps varie en fonction des caractéristiques du câble et de la réglementation appliquée..
- Observation: Après application à la flamme, le feu est éteint et le câble doit auto-extinguible. Le test est considéré comme réussi si le feu se propage dans le câble n'atteint pas le 50 mm du point de contact avec les pinces.
- Critères d'approbation: Le câble doit répondre aux exigences de auto-extinguible après retrait de la flamme. Cela signifie que le câble doit cesser de brûler de lui-même sans l'intervention d'autres méthodes d'extinction..
Essai de flamme verticale BSEN 60331-1-2: Tabla 1
| Diamètre total de l'éprouvette (mm) | Temps d'application de la flamme (s) |
|---|---|
| D ≤ 25 | 60 ± 2 |
| 25 < D ≤ 50 | 120 ± 2 |
| 50 < D ≤ 75 | 240 ± 2 |
| D > 75 | 480 ± 2 |
Le BSEN 60331-1-2 Il s’agit de l’une des normes les plus utilisées en Europe et propose une approche globale pour évaluer la résistance au feu des câbles., s'assurer qu'ils conviennent à une utilisation dans les installations électriques où la sécurité incendie est critique.
Essai de flamme verticale CSA FT1
Dans Amérique du Nord, le CSA FT1 Il s'agit du test standard pour évaluer la résistance au feu des câbles et équipements finis.. Ce test est établi par le Agence canadienne de normes (ASC) et s'applique principalement aux câbles destinés aux marchés canadiens et d'exportation. Comme le test de flamme verticale BSEN 60331-1-2, le CSA FT1 Il est conçu pour mesurer la capacité d'un câble à résister à la propagation d'un incendie dans des conditions contrôlées..
Procédure d'essai CSA FT1
- Échantillon de câble: Le câble ou l'équipement fini est placé verticalement.
- Application à la flamme: Une flamme contrôlée est appliquée pendant une période de temps définie, selon les spécifications de la réglementation.
- Conditions d'approbation: Pour que le câble réussisse le test CSA FT1, la flamme devrait s'arrêter d'elle-même après l'exposition, et il ne doit y avoir aucune propagation du feu au-delà d'une limite établie.
Ce test est particulièrement important pour les câbles vendus sur le marché nord-américain., car il garantit que les câbles utilisés dans ces régions sont capables de résister à la propagation du feu dans diverses conditions d'installation.
Test de flamme verticale UL VW-1
La norme UL VW-1, également connu sous le nom UL 1581, C'est la norme américaine pour tester la résistance au feu des câbles et fils.. Ce test est effectué sur des câbles et fils électriques utilisés dans une large gamme d'applications., du résidentiel aux installations industrielles. Le UL VW-1 est un test de cycle répété, ce qui signifie que l'échantillon de câble est exposé à plusieurs cycles de flamme pour évaluer sa capacité à résister au feu.
Procédure de test UL VW-1
- Cycles de flamme: Le câble est exposé à 5 cycles de 15 secondes application d'une flamme directe, avec des pauses entre 15 oui 60 secondes entre chaque cycle. Le temps de rupture dépend des exigences standards spécifiques du câble testé.
- Observation du comportement du feu: Après chaque cycle, Il convient de faire attention si le câble est auto-extinguible dans un délai maximum de 1 minutes.
- Conditions d'approbation:
- Le drapeau en papier fixé au sommet de l'échantillon ne doit pas carboniser plus de 25%.
- Les gouttelettes libérées lors de la combustion ne doivent pas enflammer le coton placé sous l'échantillon.
Le UL VW-1 est un test rigoureux qui garantit que les câbles testés ne sont pas seulement résistants au feu, mais sont également sécuritaires en termes de propagation du feu et de dégagement de gouttelettes incandescentes qui pourraient déclencher d'autres incendies.
Différences et similitudes entre les tests de flamme verticale
Bien que les preuves de BSEN 60331-1-2, CSA FT1 oui UL VW-1 ont des objectifs similaires, Qu'est-ce qui évalue la propagation du feu dans les câbles, il existe des différences clés dans les procédures et les critères d'acceptation:
- BSEN 60331-1-2 Il est principalement utilisé dans Europe et se concentre sur l'évaluation du comportement du câble sur une seule longueur et dans des conditions plus contrôlées.
- CSA FT1 Il est conçu pour les câbles destinés à Le Canada et le marché nord-américain, et est similaire à bien des égards au BSEN, mais possède son propre ensemble de critères pour évaluer la propagation du feu.
- UL VW-1 C'est une norme américaine qui effectue des tests de flamme avec des cycles répétés, qui implique une évaluation plus approfondie de la capacité d'un câble à résister au feu.
En termes généraux, Tous ces tests sont conçus pour répondre aux exigences de sécurité les plus strictes de l'industrie du câble., qui garantit que les câbles utilisés dans les installations électriques sont suffisamment résistants au feu pour empêcher la propagation des incendies.
Applications des tests de flamme verticale
Les tests de flamme verticale sont essentiels pour garantir que les câbles peuvent être utilisés en toute sécurité dans une large gamme d'applications.. Certains des domaines dans lesquels ces tests sont cruciaux comprennent:
- Construction et bâtiment: Dans les bâtiments résidentiels et commerciaux, Les câbles doivent répondre aux exigences de résistance au feu afin de minimiser le risque de propagation du feu à travers les systèmes électriques..
- Systèmes industriels: Dans les installations industrielles, où les systèmes électriques sont exposés à des conditions de température élevée, Les tests de flamme verticale garantissent que les câbles sont capables de résister à ces conditions extrêmes.
- Transport: Dans des secteurs tels que l'aviation et le ferroviaire, les câbles doivent être très résistants au feu pour assurer la sécurité des passagers et des opérations.
conclusion
Le essai de flamme verticale C'est un élément essentiel dans l'évaluation de la sécurité incendie des câbles. Grâce à des réglementations telles que BSEN 60331-1-2, CSA FT1 oui UL VW-1, Garantit que les câbles utilisés dans les installations électriques répondent aux exigences nécessaires pour empêcher la propagation du feu. Ces tests ne sont pas seulement essentiels pour assurer la sécurité, mais aussi contribuer à se conformer aux normes internationales, assurer la confiance des utilisateurs et accroître la sécurité dans une variété d'applications électriques.
