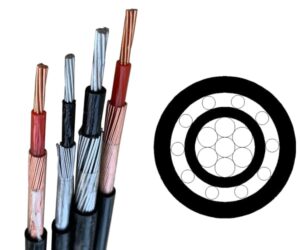

Kabel Konsentris XLPE/PVC
Cable Concéntrico Construcción y materiales
Construcción y materiales de kabel konsentris XLPE/PVC:
Conductor central: tembaga, aleación de aluminio.
Capa aislante: XLPE, PVC.
Alambre concéntrico: tembaga, aleación de aluminio
dasar: XLPE, PVC, dll..
La construcción y selección de materiales de los cables concéntricos generalmente depende del entorno de aplicación, el nivel de voltaje y los estándares técnicos y requisitos de especificaciones relevantes. Está diseñado para garantizar un rendimiento confiable, durabilidad y seguridad en una variedad de instalaciones eléctricas y sistemas de distribución de energía.
Estándar de cable concéntrico
ASTMB8, IEC60502-1, UL44, UL1581, UL854,IEC60502-1,BS7870
Datos técnicos ASTM de cables concéntricos
| Sección transversal nominal y del núcleo | Konduktor | Espesor del aislamiento | Espesor del aislamiento | Diámetro exterior del cable | Resistencia máxima de CC del conductor (20℃) | ||
| Calibre del cable | Número | Diámetro mm | mm | mm | mm | Oh/km | |
| Conductor de cobre (estándar estadounidense) | |||||||
| 2X 12AWG | 7 | 0.78 | 1.14 | 1.14 | 7.74 | 5.43 | |
| 2X 10AWG | 7 | 0.98 | 1.14 | 1.14 | 8.72 | 3.41 | |
| 2X 8AWG | 7 | 1.23 | 1.14 | 1.14 | 9.74 | 2.14 | |
| 2X 6AWG | 7 | 1.55 | 1.14 | 1.14 | 11.04 | 1.35 | |
| 2X 4AWG | 7 | 1.96 | 1.14 | 1.14 | 12.68 | 0.848 | |
| 3X 8AWG | 7 | 1.23 | 1.14 | 1.14 | 11.3X17.3 | 2.14 | |
| 3X 6AWG | 7 | 1.55 | 1.14 | 1.52 | 13.2X20.2 | 1.35 | |
| 3X 4AWG | 7 | 1.96 | 1.14 | 1.52 | 14.7X22.9 | 0.848 | |
| 3X 2AWG | 7 | 2.47 | 1.14 | 1.52 | 16.6X26.3 | 0.524 | |
| Conductor de aleación de aluminio (estándar estadounidense) | |||||||
| 2X 12AWG | 7 | 0.78 | 1.14 | 1.14 | 7.74 | 8.88 | |
| 2X 10AWG | 7 | 0.98 | 1.14 | 1.14 | 8.72 | 5.59 | |
| 2X 8AWG | 7 | 1.23 | 1.14 | 1.14 | 9.74 | 3.52 | |
| 2X 6AWG | 7 | 1.55 | 1.14 | 1.14 | 11.04 | 2.21 | |
| 2X 4AWG | 7 | 1.96 | 1.14 | 1.14 | 12.68 | 1.39 | |
| 3X 8AWG | 7 | 1.23 | 1.14 | 1.14 | 11.3X17.3 | 3.52 | |
| 3X 6AWG | 7 | 1.55 | 1.14 | 1.52 | 13.2X20.2 | 2.21 | |
| 3X 4AWG | 7 | 1.96 | 1.14 | 1.52 | 14.7X22.9 | 1.39 | |
| 3X 2AWG | 7 | 2.47 | 1.14 | 1.52 | 16.6X26.3 | 0.88 | |
Datos técnicos IEC de cables concéntricos
| Sección transversal nominal y del núcleo | Konduktor | Espesor del aislamiento | Conductor concéntrico | Grosor de la funda del cable | Diámetro exterior del cable | Resistencia máxima de CC del conductor (20℃) | |||
| mm2 | Número | Diámetro mm | mm | Número | Diámetro mm | mm | mm | Oh/km | |
| Conductor de cobre (estándar IEC) | |||||||||
| 2X10 | 7 | 1.35 | 1.55 | 20 | 0.85 | 1.4 | 11.8 | 1.83 | |
| 2X16 | 7 | 1.7 | 1.55 | 32 | 0.85 | 1.4 | 12.84 | 1.15 | |
| 2X25 | 7 | 2.14 | 1.6 | 29 | 1.13 | 1.5 | 15.02 | 0.727 | |
| 2X35 | 19 | 1.53 | 1.65 | 27 | 1.35 | 1.6 | 17 | 0.524 | |
| Conductor de aleación de aluminio (estándar IEC) | |||||||||
| 2X10 | 7 | 1.35 | 1.55 | 23 | 1.13 | 1.4 | 12.41 | 3.08 | |
| 2X16 | 7 | 1.7 | 1.55 | 26 | 1.13 | 1.4 | 13.46 | 1.91 | |
| 2X25 | 7 | 2.14 | 1.6 | 29 | 1.13 | 1.5 | 15.08 | 1.2 | |
| 2X35 | 19 | 1.53 | 1.65 | 27 | 1.35 | 1.6 | 17.05 | 0.868 | |
