Kabel OPGW de 12 inti
Apa itu Kabel OPGW? 12 inti?

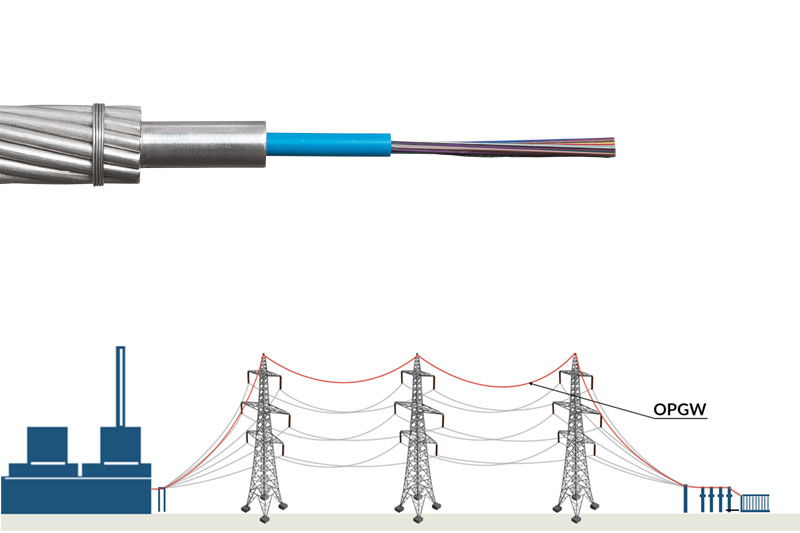

Kabel OPGW de 12 inti (Kawat Tanah Optik) está diseñado para adaptarse plenamente a las necesidades más comunes de las líneas eléctricas. Consiste en un alambre central de tubo óptico rodeado por una o dos capas de alambres de acero revestidos de aluminio (ACS) o una mezcla de alambres ACS y aluminio, formando así un cable resistente y eficiente para la transmisión de datos y la tierra de las líneas eléctricas.
Itu 12 cores within the OPGW cable provide multiple channels for data transmission, allowing for increased bandwidth and redundancy in communication networks. This makes them suitable for applications such as remote monitoring, control systems, and telecommunication services along power transmission routes.
Standar Kabel OPGW 12 inti
Siklus Suhu IEC60794-1-2-F2
Kekuatan tarik IEC60794-1-2-E1A
Aplastar IEC60794-1-2-E3
Dampak IEC60794-1-2-E4
Lakukan pengulangan IEC60794-1-2-E6
Torsi IEC60794-1-2-E7
Putaran IEC60794-1-2-E10
Kabel Curva IEC60794-1-2-E11
Kurva dingin IEC60794-1-2-E11
Data teknis Kabel OPGW 12 inti
Nama kunci | Struktur (Tidak.*Hari./AS)n*mm/AS | Luas mm2 | Diameter | massa linier | Rahasia fortaleza.dll | DC ketahanan | kapasitas arus pendek | ||
tengah | Lapisan luar | SEBAGAI | Total | mm | kg/km | buku | Oh/km | KA2S | |
OPGW-24B1-42[54;8.4] | 1×3.0/24B1 | 6×3.0/20AS | 42.41 | 42 | 9 | 309 | 54 | 2.03 | 8.4 |
OPGW-24B1-42[43.5;10.6] | 6×3.0/27AS | 42.41 | 42 | 9 | 281 | 43.5 | 1.53 | 10.6 | |
OPGW-24B1-42[35.5;11.5] | 6×3.0/30AS | 42.41 | 42 | 9 | 268 | 35.5 | 1.37 | 11.5 | |
OPGW-30B1-48[61.4;10.9] | 1×3.2/30B1 | 6×3.2/20AS | 48.25 | 48 | 9.6 | 348 | 61.4 | 1.78 | 10.9 |
OPGW-30B1-48[49.5;13.7] | 6×3.2/27AS | 48.25 | 48 | 9.6 | 315 | 49.5 | 1.34 | 13.7 | |
OPGW-30B1-48[40.3;14.9] | 6×3.0/30AS | 48.25 | 48 | 9.6 | 3.1 | 40.3 | 1.21 | 14.9 | |
OPGW-30B1-51[63.9;12.3] | 1×3.3/30B1 | 6×3.3/20AS | 51.32 | 51 | 9.9 | 368 | 63.9 | 1.68 | 12.3 |
OPGW-30B1-51[52.7;15.5] | 6×3.3/27AS | 51.32 | 51 | 9.9 | 333 | 52.7 | 1.26 | 15.5 | |
OPGW-30B1-51[42.9;16.8] | 6×3.3/30AS | 51.32 | 51 | 9.9 | 318 | 42.9 | 1.14 | 16.8 | |
OPGW-30B1-51[33.2;20.8] | 6×3.3/40AS | 51.32 | 51 | 9.9 | 268 | 33.2 | 0.85 | 20.8 | |
OPGW-36B1-54[67.8;13.9] | 1×3.4/36B1 | 6×3.4/20AS | 54.48 | 54 | 10.2 | 389 | 67.8 | 1.58 | 13.9 |
OPGW-36B1-54[55.9;17.5] | 6×3.4/27AS | 54.48 | 54 | 10.2 | 352 | 55.9 | 1.19 | 17.5 | |
OPGW-36B1-54[45.5;19] | 6×3.4/30AS | 54.48 | 54 | 10.2 | 336 | 45.5 | 1.07 | 19 | |
OPGW-36B1-54[35.2;23.4] | 6×3.4/40AS | 54.48 | 54 | 10.2 | 283 | 35.2 | 0.8 | 23.4 | |
OPGW-40B1-58[69.6;15.6] | 1×3,5/40B1 | 6×3,5/20AS | 57.73 | 58 | 10.5 | 410 | 69.6 | 1.49 | 15.6 |
OPGW-40B1-58[59.2;19.6] | 6×3,5/27AS | 57.73 | 58 | 10.5 | 371 | 59.2 | 1.12 | 19.6 | |
OPGW-40B1-58[48.3;21.3] | 6×3,5/30AS | 57.73 | 58 | 10.5 | 354 | 48.3 | 1.01 | 21.3 | |
OPGW-40B1-58[37.3;26.3] | 6×3,5/40AS | 57.73 | 58 | 10.5 | 298 | 37.3 | 0.76 | 26.3 | |
OPGW-48B1-61[73.7;17.5] | 1×3.6/48B1 | 6×3.6/20AS | 61.07 | 61 | 10.8 | 432 | 73.7 | 1.41 | 17.5 |
OPGW-48B1-61[62.7;22] | 6×3.6/27AS | 61.07 | 61 | 10.8 | 391 | 62.7 | 1.06 | 22 | |
OPGW-48B1-61[51.1;23.8] | 6×3.6/30AS | 61.07 | 61 | 10.8 | 373 | 51.1 | 0.95 | 23.8 | |
OPGW-48B1-61[39.5;29.5] | 6×3.6/40AS | 61.07 | 61 | 10.8 | 313 | 39.5 | 0.72 | 29.5 | |
OPGW-50B1-65[76.6;19.5] | 1×3,7/50B1 | 6×3.7/20AS | 64.51 | 65 | 11.1 | 455 | 76.6 | 1.33 | 19.5 |
OPGW-50B1-65[66.2;24.5] | 6×3.7/27AS | 64.51 | 65 | 11.1 | 411 | 66.2 | 1 | 24.5 | |
OPGW-50B1-65[53.9;26.6] | 6×3.7/30AS | 64.51 | 65 | 11.1 | 392 | 53.9 | 0.9 | 26.6 | |
OPGW-50B1-65[41.7;32.9] | 6×3.7/40AS | 64.51 | 65 | 11.1 | 329 | 41.7 | 0.68 | 32.9 | |
OPGW-54B1-68[80.8;21.7] | 1×3.8/54B1 | 6×3.8/20AS | 68.05 | 68 | 11.4 | 478 | 80.8 | 1.26 | 21.7 |
OPGW-54B1-68[69.8;27.3] | 6×3.8/27AS | 68.05 | 68 | 11.4 | 432 | 69.8 | .0.95 | 27.3 | |
OPGW-54B1-68[56.9;29.6] | 6×3.8/30AS | 68.05 | 68 | 11.4 | 412 | 56.9 | 0.86 | 29.6 | |
OPGW-54B1-68[44;36.6] | 6×3.8/40AS | 68.05 | 68 | 11.4 | 346 | 44 | 0.64 | 36.6 | |
OPGW-60B1-75[86.7;26.6] | 1×4.0/60B1 | 6×4.0/20AS | 75.4 | 75 | 12 | 527 | 86.7 | 1.14 | 26.6 |
OPGW-60B1-75[77.4;33.5] | 6×4.0/27AS | 75.4 | 75 | 12 | 476 | 77.4 | 0.86 | 33.5 | |
OPGW-60B1-75[63;36.3] | 6×4.0/30AS | 75.4 | 75 | 12 | 453 | 63 | 0.77 | 36.3 | |
OPGW-60B1-75[48.7;44.9] | 6×4.0/40AS | 75.4 | 75 | 12 | 380 | 48.7 | 0.58 | 44.9 | |
Fitur Kabel OPGW
El diámetro del cable es pequeño, lo que genera una baja carga adicional para el poste o torre.
El diseño del tubo de acero inoxidable es razonable y la longitud excesiva de la fibra es correcta.
El tubo de acero inoxidable protege la fibra con una potente resistencia a la tracción.
La unidad óptica del tubo de acero inoxidable es la capa intermedia del cable y puede resistir torsiones y tiene un buen rendimiento de presión lateral.
Con un buen rendimiento de seguridad y una fuerte resistencia al impacto, no es fácil de robar.
Se pueden utilizar diferentes combinaciones de blindaje para cumplir con diferentes propiedades eléctricas y mecánicas.
