高電圧導体は、送電業界において不可欠なコンポーネントです。. これらの導体は、高電圧レベルで電気を伝送するように設計されています。, 一般的にはより高い 1 kV (キロボルト), 長距離にわたって. 高電圧により、熱の形でのエネルギー損失が削減され、より効率的な電力輸送が可能になります。. 高電圧導体は、発電所から変電所まで電気を運ぶ送電線で使用されます。, 結局のところ, 消費者さえも. この記事では, さまざまな種類の高電圧導体を調べます, その主な特徴, アプリケーションとその使用を管理する規則.
高圧導体とは何ですか?
高電圧導体は、高電圧レベルで電気エネルギーを輸送するように設計された電気ケーブルまたはワイヤです。, 一般的にはより高い 1 kV. これらの導体は、発電施設から変電所や配電網まで電気エネルギーを運ぶ送電線に使用されます。. 高電圧伝送により、長距離にわたる電力損失を最小限に抑えます, それは現代の電気ネットワークの不可欠な部分となっています.
1. 高電圧導体の種類
高電圧導体は、使用される導体材料と絶縁体の種類に応じて分類できます。. 高電圧導体の主な種類には、架空導体と地中導体があります。.
2. 高電圧導体の種類
高電圧導体は、使用される導体材料と絶縁体の種類に応じて分類できます。. 高電圧導体の主な種類には、架空導体と地中導体があります。.
2.1 気導体
架空導体は電柱や鉄塔の上で空中に吊り下げられ、一般に高電圧の電力を送電するために架空送電線で使用されます。. これらの導体は、高い導電性と腐食などの環境要因に対する耐性を備えた材料で作られています。. 高電圧架空導体の主な種類は次のとおりです。:

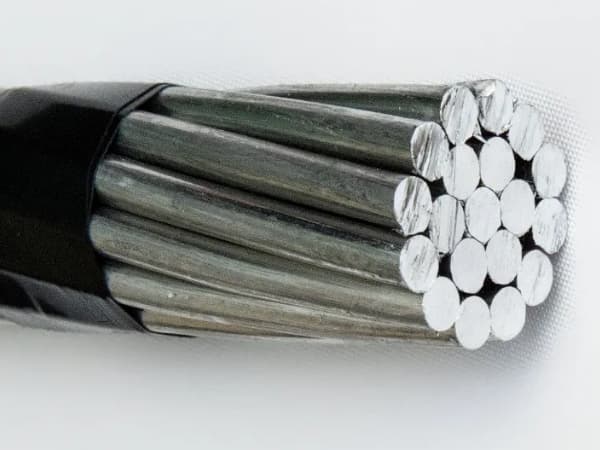

アルミニウム導体: アルミニウムは、導電性と軽量特性の優れた組み合わせを備えているため、高電圧導体に最も広く使用されている材料です。. アルミニウム導体はコスト効率が高く、優れた耐食性を備えています。, 長距離の電力伝送に適しています.
スチール強化アルミニウム導体 (ACSR): ACSR 導体はアルミニウムの外層とスチールのコアで構成されています. スチールコアは、張力下で導体をサポートするために必要な機械的強度を提供します。, アルミニウム層が高い導電性を保証します。. これらの導体は抵抗が大きいため、高圧送電線で広く使用されています。, 耐久性と効率性.
アルミニウム合金導体 (AAAC): AAAC 導体はすべてアルミニウム合金で作られています. 標準のアルミニウム導体と比較して、機械的強度が高く、耐腐食性が優れています。. 一般的に, 追加の強度が必要な領域や悪環境条件で使用されます。.
2.2 地下導体
地中導体は、架空導体が実用的ではない配電ネットワークで使用されます。, 人口密集した都市部や悪天候の場所など. これらの導体は通常絶縁され、地下に設置されます. 地中高圧電線の主な種類は次のとおりです。:
XLPE 絶縁導体: XLPE絶縁体 (架橋ポリエチレン) 地下ケーブルで広く使用されています. XLPE 導体は温度変化に対する耐性が高く、高湿度や化学薬品にさらされた環境でも動作できます。. 優れた誘電特性と機械的ストレスに耐える能力により、地中の高圧ケーブルによく使用されます。.
EPR絶縁導体: EPR断熱材 (エチレンプロピレンゴム) 機械的損傷に対する高い耐性を提供します, 化学薬品と極端な温度. EPR導体は地中送電線に適しています, 特に厳しい気象条件が発生する地域、または追加の断熱と保護が必要な地域では.
紙絶縁鉛被覆導体 (PILC): 今日ではあまり一般的ではありませんが, PILC ケーブルは歴史的に地中の高圧線に使用されていました. これらのケーブルは紙ベースの絶縁システムで作られており、湿気の侵入を防ぐために鉛のシースで覆われています。. しかし, 徐々に、より現代的なケーブル設計に置き換えられています, XLPE ケーブルや EPR ケーブルなど.
2.3 三股または三相導体
高圧送電において, 三股または三相導体が広く使用されています. このシステムには 3 つの別々の導体が含まれます, それぞれが 1 相の交流を伝送します (カリフォルニア州). 三相システムは、3 つの導体間の負荷のバランスをとるため、電気エネルギーの伝送効率が高くなります。, エネルギー損失を軽減します.
2.4 特殊な高電圧導体
超電導ケーブル: 超電導ケーブルは、電気抵抗なしで電気を伝導できる材料を使用する新しい技術です。. これらの導体は極低温で動作し、将来の高電圧用途について研究されています。, 特に効率が重要な電気ネットワークでは.
低垂れ、高温導体 (HTLS): これらは、機械的強度を失ったり、たるみを引き起こすことなく、高温で動作するように設計された高性能導体です。. HTLS 導体は、追加の伝送容量が必要な状況でよく使用されます。, 航空スペースが限られている地域など.
3.高圧導体の主な特徴
高電圧導体は、電気の安全で信頼性の高い伝送を確保するために、さまざまな基準を満たさなければなりません. これらの主な機能には以下が含まれます：:
3.1 電気伝導率
導体の主な機能は電気の流れを可能にすることです. エネルギー損失を最小限に抑えるために、高電圧導体は優れた導電性を備えていなければなりません. アルミニウムや銅などの材料は、コスト効率が高く耐久性がありながら高い導電性を備えているため、一般的に使用されます。.
3.2 機械抵抗
高電圧導体は多くの場合、重大な機械的ストレスにさらされます。, 特に風力に耐えなければならない架空線では, 氷と重力. 良好な導体は、破損に耐える十分な機械的強度を備えていなければなりません。, 伸びたり垂れたり. ACSR のような導体は、アルミニウムの導電性と鋼の機械的強度を組み合わせて、このような応力に耐えます。.
3.3 耐食性
腐食は導電体の寿命を大幅に短縮する可能性があります, 特に雨などの環境要素にさらされた場合, 雪と塩気. アルミなどの素材が使われています, アルミニウム合金と特定の鋼導体は耐腐食性があるため、, 送電線の長期耐久性の確保.
3.4 熱性能
高電圧導体は、導電性を低下させたり損失したりすることなく、高温でも効果的に動作する必要があります。. XLPE 断熱材などの素材は優れた熱性能を発揮します, 導体が過熱することなく大量の電流を流すことができる.
3.5 隔離とセキュリティ
地下ケーブルの中で, 導体の周囲の絶縁は安全のために重要です. 絶縁材は、電気的破壊に耐える絶縁バリアを提供することで、短絡や感電を防止します。. 高電圧導体には、安全性と信頼性を確保するために XLPE や EPR などの絶縁材料が使用されることがよくあります。.
4.高電圧導体の用途
高電圧導体は送電網の運用に不可欠な部分であり、いくつかの重要な機能を果たします。:
4.1 長距離電力伝送
高電圧導体の主な用途は、長距離にわたる電気エネルギーの伝送です。. 電気の電圧を上げることで, 電流を削減でき、導体抵抗による損失を最小限に抑えることができます。. これにより、発電所から変電所まで効率的に電気を輸送することができます。, 高価なインフラストラクチャの必要性を軽減する.
4.2 都市部と農村部におけるエネルギー分配
高電圧導体は配電ネットワークでも使用されます。. 都市部では, 地中ケーブルは、架空線の危険性と美観上の懸念を回避するために使用されます。. 田舎や遠隔地では, 設置コストが低いため、通常は架空線が好まれます。.
4.3 再生可能エネルギーの統合
風力や太陽光などの再生可能エネルギー源がさらに普及するにつれ、, 高電圧導体は、このエネルギーを国内送電網に統合する上で重要な役割を果たします。. 風力発電所や太陽光発電所では、生成された電力を既存の電力網に輸送するために特殊な高電圧ケーブルが必要になることがよくあります。.
4.4 電気ネットワークの相互接続
高電圧導体は、地域や国の電気ネットワークを相互接続するためにも使用されます。. これにより、異なる領域間で電気を伝送できるようになります。, 局所的な停電や需要が高い場合でも、信頼性の高い電力供給を確保します。.
5.高電圧導体に関する規則と規制
高電圧導体は信頼性を確保するために厳格な業界基準を満たさなければなりません, 安全性と効率性. 最も重要な標準には次のようなものがあります。:
IEC 60228: この国際規格は、電気ケーブルで使用される導体の構造と性能を規定しています。, 高圧ケーブルを含む. 必要な材料の種類と性能特性を定義します.
ANSI C119.4: この規格は、米国の送電線で使用されるアルミニウム導体に適用されます。. パフォーマンス要件を指定する, 架空電線の試験と設置.
BS 6622: 高電圧ケーブルの英国規格, 高電圧送電に使用される導体の材料と設計の両方をカバー.
6. 高電圧導体に関する結論
高電圧導体は、長距離にわたる電力の効率的かつ信頼性の高い伝送に不可欠です。. エネルギーが家庭に効果的に分配されることを保証します。, 企業と産業. これらの導体に使用されている材料, アルミニウムのような, 銅と鋼, 導電性のバランスを提供する, 機械的耐性と環境要因に対する耐性. 航空会社で使用されるかどうか, 地中ケーブルまたは再生可能エネルギー システム, 高圧導体は現代の電力網を維持する上で重要な役割を果たします. 国際基準を満たし、先進的な素材と技術を使用することにより、, 高電圧導体は今後もエネルギーインフラの重要な部分であり続けるでしょう.
